Carte porteuse Vulcan
Presentation de la carte porteuse Vulcan Versal™ Prime / AI Edge SoC
Aperçu du produit
La carte porteuse Vulcan Versal™ Prime / AI Edge SoC est une carte d’évaluation dotée d’une connectivité PCIe Gen4 x8, de liaisons haut débit pouvant atteindre 25 Gbps, d’interfaces polyvalentes telles que QSFP28, FMC+ et Ethernet, d’un stockage NVMe intégré (1 To) et d’une fiabilité de niveau industriel avec une plage de température de fonctionnement allant de -40 °C à +85 °C.
Les applications cibles de notre carte porteuse Vulcan Versal™ Prime / AI Edge SoC sont l’aéronautique et les systèmes radar.
La carte porteuse Vulcan est entièrement compatible avec le module Vulcan.
Avantages clés
- Entièrement compatible avec le module Vulcan
- Connecteur PCIe Gen4 x8
- MCIO
- Liaisons haut débit jusqu'à 25 Gbit/s

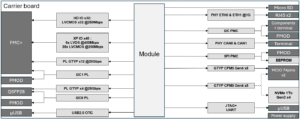

Schémas
Specs techniques
PMC & PS interfaces
- 2x GTYP CPM5 PCIe Gen4 x8 EP/RC and control signals - MCIO
- NVMe Gen3 x4 BGA, 1To (mutually exclusive with 1 MCIO port)
- 2x Ethernet @1Gbps - RJ45
- 1x μUSB for USB2.0 host and device
- 1x I2C - PMOD
- 2x CAN 2.0B
- 2x SPI - PMOD
- 1x μUSB for UART and JTAG
- 1x MicroSD card
- RTC
- Fan controller
Components operating temperature : - 40°C / + 85°C
Board dimensions : 233.35mm x 160mm
FPGA interfaces
- 1x QSFP28: GTYP x4@25Gbps
- 1 FMC+ :
- GTYP x12@25Gbps
- HDIO : LVCMOS x32@250Mbps
- XPIO : LVDS x6@400Mbps + LVCMOS x28@200Mbps
- JTAG
- 2x I2C - PMOD
Compliance
- Fully compatible with Vulcan module
- RoHS/REACH compliant, UL compliant, ISO9001 facility
Livrables
- Carrier board of the Vulcan Versal™ module
- Power supply and cables (US, UK, EU, JP), micro-USB cable
- Board Support Package (to download from our online technical support):
- Starter Guide, Module and carrier board Reference Manuals
- HDL Test Designs by interface
- PetaLinux BSP including test scripts
- Mechanical drawings, assembly files
- Interconnect pinout file
- Carrier board schematics, Carrier board Design Guide
- On request: 3D step files on the module and its carrier board, Carrier board gerber files, carrier board BOM & PCB specification, S-parameters
- 1-year technical support
- 1-year warrantee
- Online support at support.reflexces.com
Ordering information : RXCVER-CBD0SA
Vulcan Versal™ MPSoC module is sold separately.
Ordering information for the SoM :
RXCVM2202PH35-SOM00I : Prime VM2202I
RXCVE2802PH35-SOM00I : AI Edge VE2802I
