XpressGX S10-FH201G

Presentation de la carte PCIe Stratix® 10 GX 2800

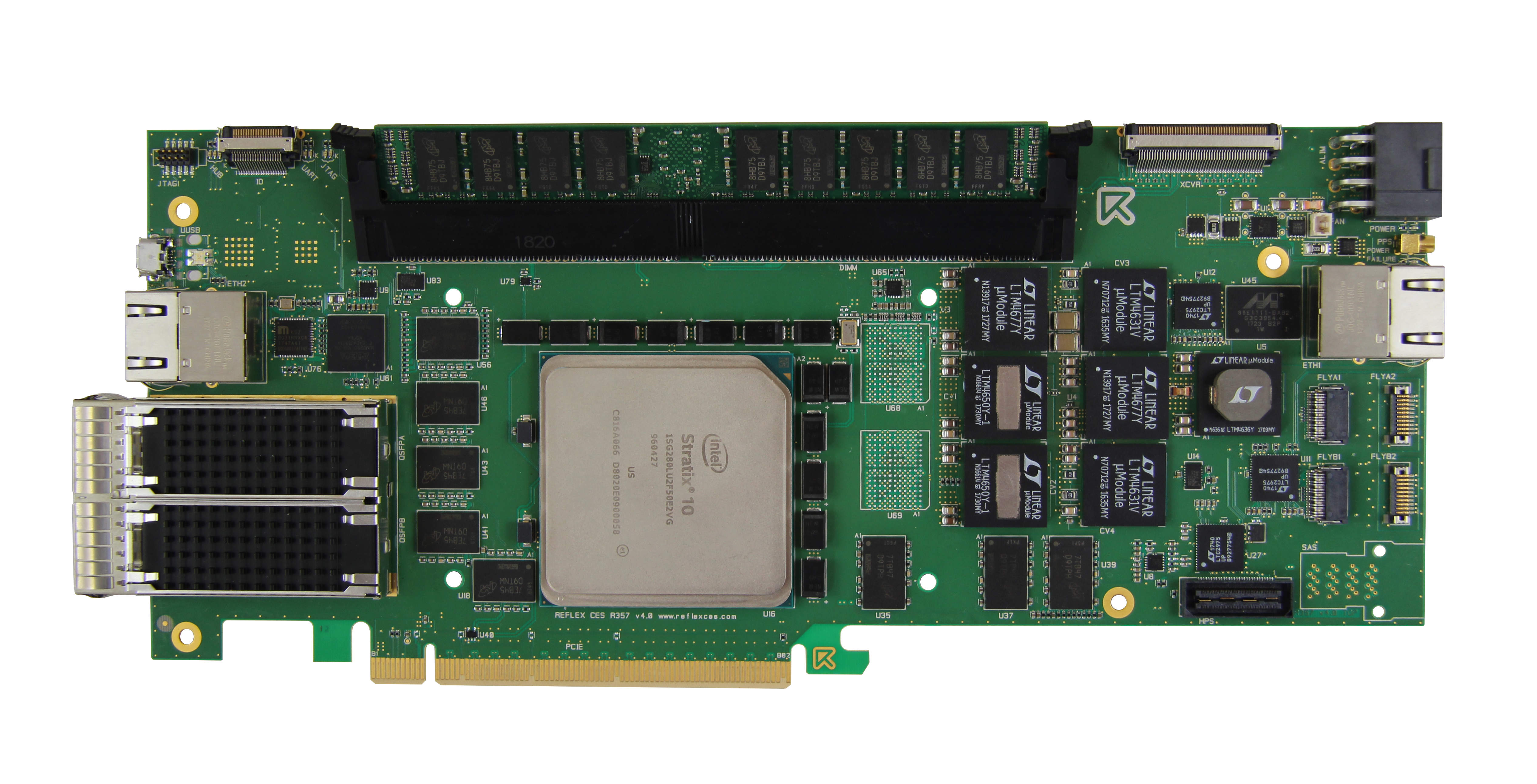

XpressGX S10-FH201G
bottom picture of the XpressGXS10-200G
top picture of the XpressGXS10-201G board + heatsink
XpressGX S10-FH201G
bottom picture of the XpressGXS10-200G
top picture of the XpressGXS10-201G board + heatsink

Aperçu du produit

La carte XpressGX S10-FH201G est une carte PCIe pleine hauteur, basée sur le FPGA Intel® Stratix® 10 GX 2800 KLE, et supporte jusqu’à 200 GB d’Ethernet.

Le FPGA Stratix® 10 GX est optimisé pour des applications FPGA qui nécessitent  que la bande passante de l’émetteur-récepteur et les performances de la structure principale soient les plus élevées.

Cette carte FPGA est livrée avec un dissipateur passive PCIe 1 slot, et est spécifiquement conçue pour les applications embarquées.

Pour maximiser les besoins en mémoire du client, la carte offre des mémoires embarquées et des mémoires externes (type DDR4 ou QDRII). Une RDIMM QDR2+ Xtrem sur-mesure peut être aussi développée.

Les marchés cibles sont les data centers et l’informatique dématérialisée, la finance, le HPC, le militaire et défense,la radiodiffusion et la vidéo.

Avantages clés

  • Carte PCIe pleine hauteur, basée sur un FPGA Intel® Stratix® 10 GX 2800 KLE
  • Conçue pour les applications d'Accélération et de Basse Latence
  • Gen3 x16 PCIe
  • 3 banques mémoires indépendantes DDR4
  • 2 banques mémoires indépendantes embarquées QDR2+Xtrem
  • Double cages optiques QSFP28, ports 10/25/40/100 GbE
  • Capacité carte à carte 200G (FireFly)
  • Board Management Controller (BMC)
  • Connecteurs d'extension IO et émetteurs-recepteurs



Le principal avantage de la carte Stratix® 10 GX 2800 est sa compatibilité au standard 200 Gigabit Ethernet, spécialement conçue pour les applications faible-latence.

La carte PCIe Intel® Stratix® 10 GX 2800 de reflex ces offre de nombreuses interfaces et composants selon vos besoins: mémoires (embarquées et externes, DDR4 et QDRII+), PCB, connecteur HDMI, processeur CPU , Ethernet, JTAG, port USB , FPGA, PCI express x16, connecteurs FireFly, alimentations, transceivers haute-vitesse, et plus encore.

Le FPGA est un Stratix® 10 GX.

Le Stratix® 10 est un des plus récents et des plus performants de chez Intel®. Avec une performance des coeurs doublées et le plus haut niveau d’intégration système, ce microprocesseur Intel® Stratix® 10 est positionné de manière auique pour adresser la prochaine génération de systèmes haute-performance dans les applications les plus pointues. Ces composants sont optimisés pour des applications FPGA qui nécessitent  que la bande passante de l’émetteur-récepteur et les performances de la structure principale soient les plus élevées.

Les FPGAs offrent une grande capacité d’éléments logiques et de mémoire de stockage, tout en maintenant une taille module adaptée pour les solutions embarquées.

A l'inverse d'une carte low-profile, la carte Stratix® 10 GX 2800 est une pleine hauteur, 1 slot, spécialement conçue pour s’adapter à de nombreux serveurs et chassis du marché, mais aussi à des systèmes de rack sur-mesure des applications embarquées.

Le standard PCI Express (Peripheral Component Interconnect Express), est un standard de bus d'expansion utilisé pour les échanges entre cartes d'extension et la carte-mère d'un ordinateur. Additionné à un FPGA Intel® Stratix® 10 FPGA, cela rend notre carte rapide et plus efficace.

Nous nous appuyons sur nos compétences firmware, hardware et software, et notre documentation, schémas disponibles, ainsi que des designs de référence pour réduire au maximum le délai de mise sur le marché des vos projets embarqués.

A l'inverse des kits de développements, cette carte FPGA est conçue pour la production de masse.

La carte Stratix® 10 GX 2800 est conforme au standard RoHS et REACH.

Notre carte PCIe Stratix® 10 GX 2800 est donc spécialement conçue pour les besoins du client. Notre équipe commerciale est disponible pour vous recommander la meilleure solution en fonction de vos besoins, n'hésitez pas à les contacter sur sales@reflexces.com.

Schémas

Block diagram de la carte Stratix® 10 GX 2800 :

block diagram of the XpressGXS10-200G

Specs techniques

FPGA Configuration

  • Stratix® 10 GX, L-tile 26Gbps
  • 10M16SAU169I7G MAX10 CPLD
  • USB2.0 Micro connector for JTAG, UART and BMC access
  • 1x NOR Flash 1GB quad SPI FPGA AS configuration
  • 1x NOR Flash 1GB for Avalon-ST8 configuration mode

Memory

  • 2x bank DDR4, x72bit, 8GBytes @2400MT/s
  • 2x banks QDRII+ Xtrem 72Mbit each x18bit, up to 550MHz
  • 1x bank DDR4 VLP RDIMM 25° socket , 16GBytes, x72bit, up to 2400MT/s
    OR custom RDIMM to develop: 1x bank QDR2+ Xtrem 2 chips 72Mbit, x36bit, up to 550MHz

Communication Interfaces

  • PCIe Gen3 x16
  • 2x QSFP28 quad optical cage: 4x full-duplex @26.6Gbps per QSFP-28
  • FireFly-A: 2x 4x full-duplex @26.6Gbps
  • FireFly-B: 2x 4x full-duplex @12Gbps
  • MiniSAS quad connector (1 HD SAS, 4 SATA HDD, NVMe interface capable): 4x full-duplex @12Gbps
  • GPIO extension connector : 9 LVDS usable as 18 LVCMOS
  • XCVR extension connector : 10 XCVR, 8 LVDS, Clock In&Out

Other resources

  • Programmable PLL oscillator (Si5341), output clocks frequency between 0.0001 MHz to 750 MHz
  • High precision oscillator, clock accuracy 20MHz- 0.05ppm for Precision Time Protocol (PTP) IEEE 1588
  • One coax connector for PPS (pulse per second)
  • Max10 USB Blaster on board, UART over USB interface
  • Board Management Controller (BMC) for monitoring, NOR Flash and clock programming

Power

  • Max 180W, Delivered with a custom 1 slot PCIe passive heat-sink
  • 8-pin ATX Power supply connector with Oring protection

Operating Temperature : 0°C to 40°C

Storage Temperature : 0°C to 70°C

Board Dimensions : 254mm x 111.15mm

Standards and compliance

  • RoHS/REACH compliant
  • UL certified
  • ISO9001 Facility



Vidéos

5 reasons to buy the XpressGXS10L FH201GT FPGA board :

REFLEX CES 200G board demo featuring Intel® Stratix® 10 and Samtec 28Gbps FireFly :

REFLEX CES 200G board GUI demo featuring Intel® Stratix® 10 :



REFLEX CES Stratix® 10 standard PCIe boards comparison :

Livrables

Livrables

  • Carte PCIe 1 slot pleine hauteur, avec son dissipateur passif et une équerre PCIe
  • module RDIMM DDR4 VLP 16GB
  • Board Support Package (Manuels, test Designs HDL, fichiers de broche d'interconnexion pour connecteurs d'extension FPGA)
  • Support en ligne sur support.reflexces.com
  • Pilote de périphérique de PCIe WinDriver™ de Jungo

Informations de commande

  • XpressGXS10L-FH201GT           //         Intel® Stratix® 10 GX L-Tile 26Gbps (1SG280LU2F50E2VG), 3 banks DDR4, 2 banks QDR2+Xtrem



Export control ECCN

Numéro ECCN: EAR99

CECC (commodity Export Classification Certificate) : Télécharger certificat
