XpressVUP-LP9P

Presentation de la carte PCIe Virtex® Ultrascale+™ VU9P

XpressVUP-LP9P
bottom picture of the XpressVU9P
top picture of the XpressVUP with the heatsink
XpressVUP-LP9P
bottom picture of the XpressVU9P
top picture of the XpressVUP with the heatsink

Aperçu du produit

La carte FPGA XpressVUP-LP9P Virtex® Ultrascale+™ est une carte PCIe low-profile.
Cette carte XpressVUP-LP9P est basée sur le FPGA VU9P Xilinx® Virtex® Ultrascale+™. Ce FPGA  fournit la meilleure performance et capacité d’intégration dans un noeud FinFET 14 nm/16 nm.
La carte offre 2 bancs de mémoire DDR4, 2 bancs de mémoire QDR2+, et deux cages QSFP28 pour les applications de multi réseaux 10 GbE/40 GbE/100 GbE.
Cette carte FPGA est livrée avec une équerre standard PCIe ou low-profile, et spécialement conçue pour optimiser les applications embarquées.
Cette carte PCIe low-profile PCIe board est destinée aux applications de calculs intensifs, de HPC jusqu’à la finance et applications de réseaux.

Si vous avez besoin de moins d’éléments logiques, vous pouvez consulter la carte PCIe XpressVUP-LP5P VU5P.

Avantages clés

  • PCIe Gen3 x16
  • FPGA Xilinx Virtex UltraScale+ VU9P
  • 2 banques mémoires DDR4 embarquées et 2 banques mémoires QDR2+ indépendantes
  • 2 cages optiques QSFP28 pour les solutions de multi réseaux
  • Limite PCIe à 16 pistes, débit 8 Gb/s (Gen3)
  • Configuration sécurité intégrée pour la mémoire flash
  • Mode de configuration Tandem disponible
  • Connecteur JTAG



La carte PCIe XpressVUP-LP9P Virtex® Ultrascale+™ VU9P est une carte FPGA low-profile, conforme aux standards RoHS/REACH, ISO 9001 et UL.

La carte est basée sur un semiconducteur FPGA Xilinx® Virtex® Ultrascale+™ VU5P. Ce composant est idéal pour les applications de calculs intensifs.
Les FPGAs (field programmable gate arrays) offrent une grande capacité d’éléments logiques et de mémoire de stockage.

Notre carte PCIe Virtex® Ultrascale+™ VU9P de reflex ces offre de nombreuses interfaces selon vos besoins: circuits et PCB, Ethernet 100 GB, slot PCI Express, bancs mémoire DDR4 et QDR2+, connecteurs JTAG, transceivers, horloges, alimentations, raccordements electriques, et plus encore (voir l'onglet Specs techniques).

Le standard PCI Express (Peripheral Component Interconnect Express), est un standard de bus d'expansion utilisé pour les échanges entre cartes d'extension et la carte-mère d'un ordinateur. Notre carte FPGA offre un slot PCIe de x16. Additionné à un FPGA Xilinx® Virtex® Ultrascale+™ VU9P, cela rend la carte plus rapide et plus efficace. La carte PCI-Express Virtex® Ultrascale+™ VU5P est une carte FPGA low-profile.

Réduisez votre délai de mise en marché de votre futur projet embarqué avec notre carte Virtex® Ultrascale+™ VU9P, grâce à une programmation adaptée du FPGA. Nous nous appuyons sur nos compétences firmware, hardware et software, et notre documentation, schémas disponibles, ainsi que des designs de référence pour créer nos cartes. Cette carte d'évaluation offre un prototypage rapide pour un court délai de mise sur le marché.
La carte est livrée avec un dissipateur sur-mesure passif, et peut être intégrée dans un chassis.

Notre carte FPGA Virtex® Ultrascale+™ VU9P est donc spécialement conçue pour les besoins du client. Notre équipe commerciale est disponible pour vous recommander la meilleure solution en fonction de vos besoins, n'hésitez pas à les contacter sur sales@reflexces.com.

Diagrams

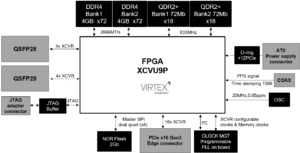

Block diagram de la carte PCIe Virtex® Ultrascale+™ VU9P :

Block diagram of the VUP-LP9P

Tech specs

FPGA and configuration modules

  • Xilinx Virtex UltraScale+ 16nm FPGA : XCVU9P-L2FLGB2104E (Production)
  • XCVU9P-L2FLGB2104E (Production)
  • 2,6 M System Logic Cells
  • 270 Mb UltraRAM (high-density, dual-port, synchronous memory block available in UltraScale+)
  • JTAG connector for external Xilinx USB cable
  • 2x Nor Flash for dual quad SPI (x8) configuration mode

Communication Interfaces

  • PCI Express x16 (Gen 1, 2 or 3)
  • 2 x QSFP28 quad optical cage (2 x 4 XCVR : 28 Gb/s per link) which supports 10GbE/40GbE/100GbE
  • Other protocols supported by the QSFP28 modules

Memory

  • On board DDR4, 2x banks by 64 bits + 8 bits ECC, total 8GB
  • On board QDR-II+, 2x banks by 18 bits, total 144Mbits

Operating Range

  • 10°C to 45°C

Power

  • Max 100W
  • Delivered with a passive custom heatsink

Other resources

  • On board programmable PLL oscillator (Si5345), highly flexible and configurable clock generator.
  • On board high precision oscillator provides clock accurate 20MHz-0.05ppm for Precision Time Protocol (PTP) Ethernet, synchronisation protocol standardized IEEE 1588
  • One coax connector for PPS (pulse per second) that allows a synchronisation of multiple electronics parts

Board Dimensions

  • Length : 167.7mm (6.59inches)
  • Height : 68.9mm (2.71 inches) / Low Profile PCIe
  • Thickness : 1.57 mm (0.062 inches) / Standard Thickness PCIe

Standards and compliance

  • RoHS/REACH compliant
  • UL certified
  • ISO9001 Facility

Videos

Deliverables

Board content

  • Carte PCIe low-profile (demi-hauteur)
  • Equerre standard PCIe ou low profile
  • Board Support Package XpressVUP
  • Adaptateur JTAG pour cable USB Xilinx externe
  • Fichiers mécaniques (modèles 3D DWF/STEP et dessins 2D) (sur demande)

Informations de commande

"version Turbo"                               //       XpressVUP-LP9PT

VU9P speed grade -2; 2 bank DDR4 by 72bit of 8GBytes total @2666MT/s; 2 banks QDR2+Xtrem by 18bit of 72Mbit each @633Mhz

ECCN

numéro ECCN: 4A994i

CECC (commodity Export Classification Certificate) : Télécharger certificat

CAPI 2.0 SUPPORT

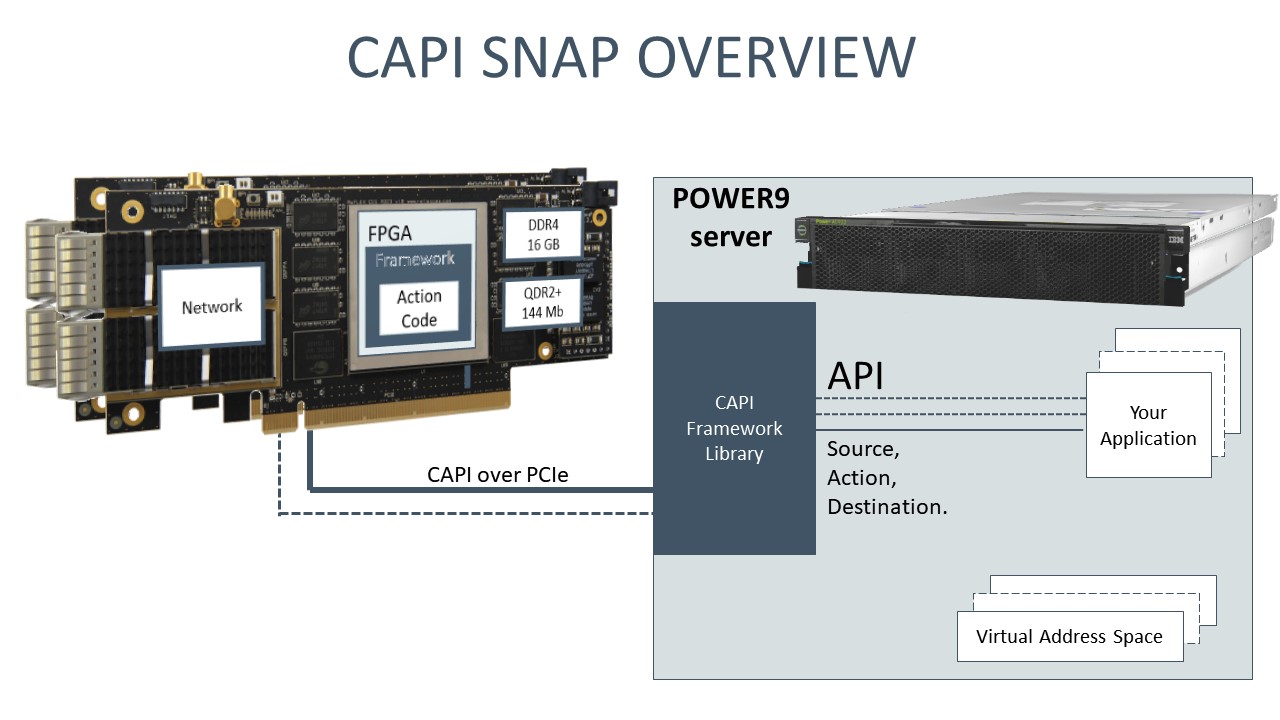

The XpressVUP is CAPI 2.0 capable on the POWER9 CPU host processors(IBM) and also supports the IBM SNAP framework.

With little FPGA knowledge, the SNAP framework allows application engineers to quickly create FPGA-based acceleration programs in a server environment.

It uses the  IBM CAPI 2.0 Interface which works on standard PCIe physical lanes, but with the benefits of lower latency and coherent memory sharing between CPU and FPGA.

With limited engineering efforts, the XpressVUP board, in combination with CAPI2.0 SNAP, gives our customers the opportunity to significantly increase the performance of applications like storage, Network and  analytics programming.



Note :
CAPI 2.0 stands for Coherence Accelerator Processor Interface
SNAP stands for Storage, Network, and Analytics Programming

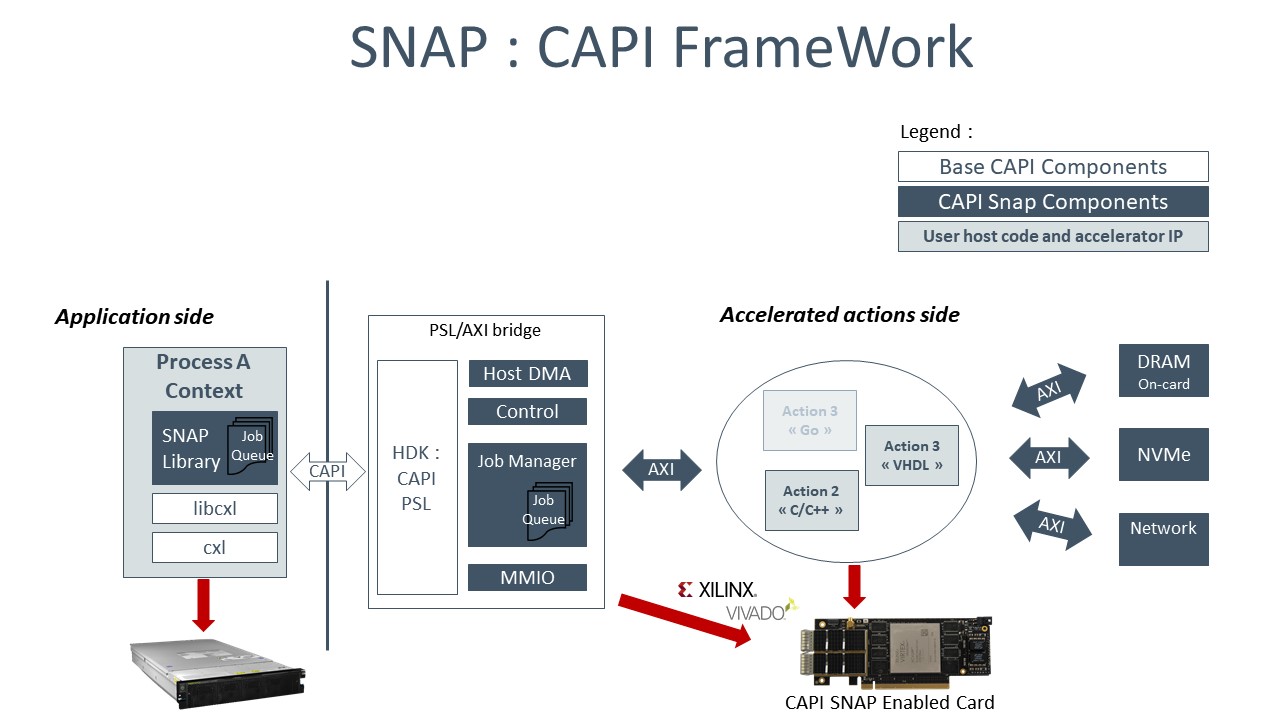

BLOCK DIAGRAMS :

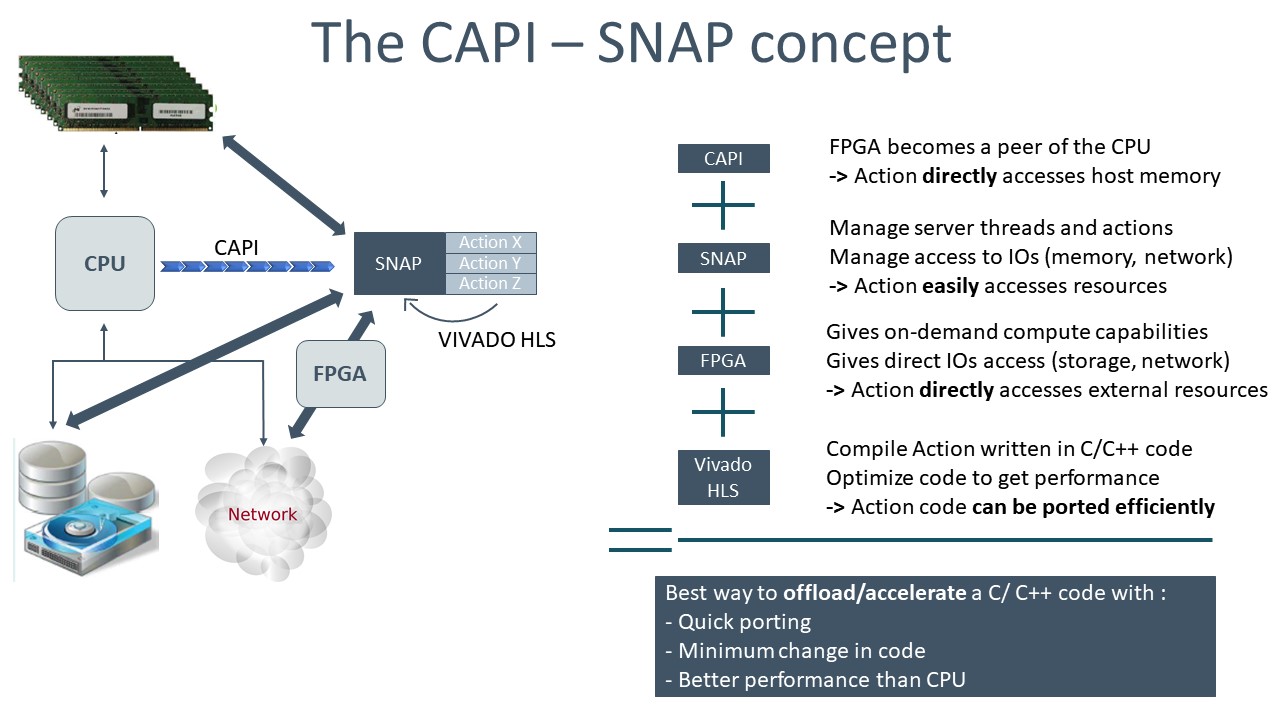

The CAPI - SNAP concept
