XpressVUP-LP9PT
Presentation de la carte PCIe Virtex® Ultrascale+™ VU9P
Aperçu du produit
La carte FPGA XpressVUP-LP9PT Virtex® Ultrascale+™ est une carte PCIe low-profile.
Cette carte XpressVUP-LP9PT est basée sur le FPGA VU9P AMD Virtex® Ultrascale+™. Ce FPGA fournit la meilleure performance et capacité d’intégration dans un noeud FinFET 14 nm/16 nm.
La carte offre 2 bancs de mémoire DDR4, 2 bancs de mémoire QDR2+, et deux cages QSFP28 pour les applications de multi réseaux 10 GbE/40 GbE/100 GbE.
Cette carte FPGA est livrée avec une équerre standard PCIe ou low-profile, et spécialement conçue pour optimiser les applications embarquées.
Cette carte PCIe low-profile PCIe board est destinée aux applications de calculs intensifs, de HPC jusqu’aux applications de réseaux.
Si vous avez besoin de moins d’éléments logiques, vous pouvez consulter la carte PCIe XpressVUP-LP5P VU5P.
Si vous avez besoin de plus de performances, vous pouvez consulter la carte PCIe XpressVUP-LP9PT3 Virtex® Ultrascale+™ VU9P-3 FPGA PCIe board.
Avantages clés
- PCIe Gen3 x16
- FPGA AMD Virtex UltraScale+ VU9P
- 2 banques mémoires DDR4 embarquées et 2 banques mémoires QDR2+ indépendantes
- 2 cages optiques QSFP28 pour les solutions de multi réseaux
- Limite PCIe à 16 pistes, débit 8 Gb/s (Gen3)
- Configuration sécurité intégrée pour la mémoire flash
- Mode de configuration Tandem disponible
- Connecteur JTAG
La carte PCIe XpressVUP-LP9P Virtex® Ultrascale+™ VU9P est une carte FPGA low-profile, conforme aux standards RoHS/REACH, ISO 9001 et UL.
La carte est basée sur un semiconducteur FPGA AMD Virtex® Ultrascale+™ VU9P. Ce composant est idéal pour les applications de calculs intensifs.
Les FPGAs (field programmable gate arrays) offrent une grande capacité d’éléments logiques et de mémoire de stockage.
Notre carte PCIe Virtex® Ultrascale+™ VU9P de reflex ces offre de nombreuses interfaces selon vos besoins: circuits et PCB, Ethernet 100 GB, slot PCI Express, bancs mémoire DDR4 et QDR2+, connecteurs JTAG, transceivers, horloges, alimentations, raccordements electriques, et plus encore (voir l'onglet Specs techniques).
Le standard PCI Express (Peripheral Component Interconnect Express), est un standard de bus d'expansion utilisé pour les échanges entre cartes d'extension et la carte-mère d'un ordinateur. Notre carte FPGA offre un slot PCIe de x16. Additionné à un FPGA AMD Virtex® Ultrascale+™ VU9P, cela rend la carte plus rapide et plus efficace. La carte PCI-Express Virtex® Ultrascale+™ VU5P est une carte FPGA low-profile.
Réduisez votre délai de mise en marché de votre futur projet embarqué avec notre carte Virtex® Ultrascale+™ VU9P, grâce à une programmation adaptée du FPGA. Nous nous appuyons sur nos compétences firmware, hardware et software, et notre documentation, schémas disponibles, ainsi que des designs de référence pour créer nos cartes. Cette carte d'évaluation offre un prototypage rapide pour un court délai de mise sur le marché.
La carte est livrée avec un dissipateur sur-mesure passif, et peut être intégrée dans un chassis.
Notre carte FPGA Virtex® Ultrascale+™ VU9P est donc spécialement conçue pour les besoins du client. Notre équipe commerciale est disponible pour vous recommander la meilleure solution en fonction de vos besoins, n'hésitez pas à les contacter sur sales@reflexces.com.
Schémas

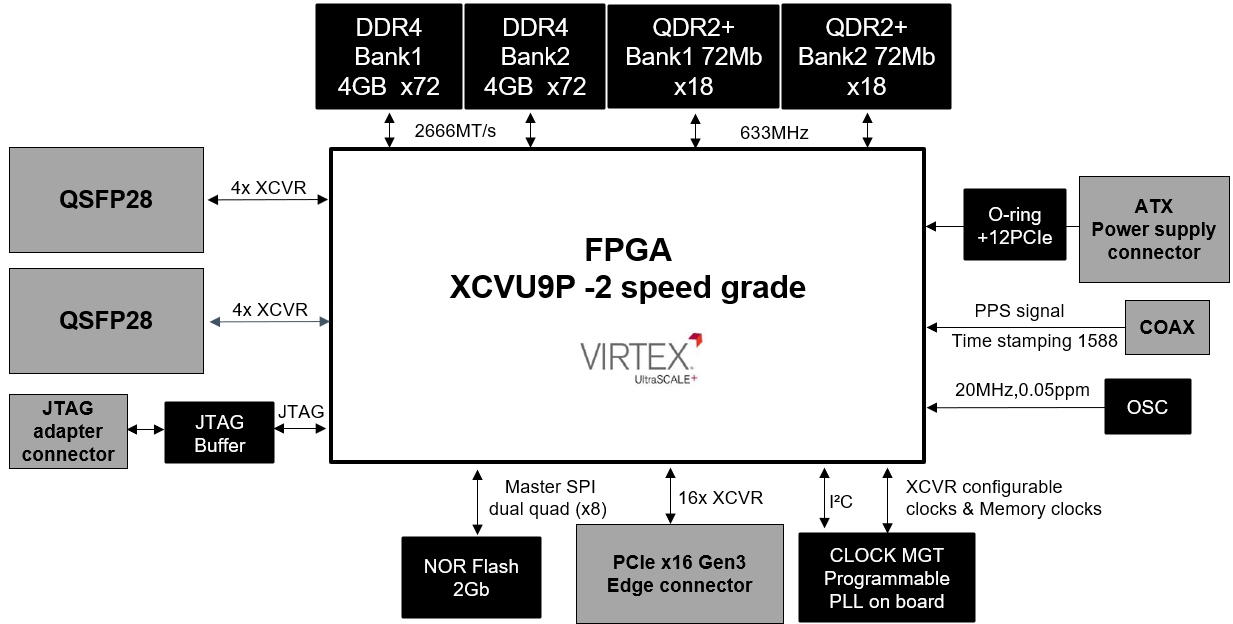

Block diagram de la carte PCIe Virtex® Ultrascale+™ VU9P :
Specs techniques
FPGA and configuration modules
- AMD Virtex UltraScale+ 16nm FPGA : XCVU9P-2FLGB2104E
- 2,6 M System Logic Cells, 270 Mb UltraRAM
- JTAG connector for external AMD USB cable
- 2x Nor Flash for dual quad SPI (x8) configuration mode
Communication Interfaces
- PCI Express x16 (Gen 1, 2 or 3)
- 2 x QSFP28 quad optical cage (2 x 4 XCVR : 28 Gb/s per link) which supports 10GbE/40GbE/100GbE
- Other protocols supported by the QSFP28 modules
Memory
- On board DDR4, 2x banks by 64 bits + 8 bits ECC, total 8GB
- On board QDR-II+, 2x banks by 18 bits, total 144Mbits
Operating Range
- 10°C to 45°C
Power
- Max 100W
- Delivered with a custom single slot passive heatsink
Other resources
- On board programmable PLL oscillator (Si5345), highly flexible and configurable clock generator.
- On board high precision oscillator provides clock accurate 20MHz-0.05ppm for Precision Time Protocol (PTP) Ethernet, synchronisation protocol standardized IEEE 1588
- One coax connector for PPS (pulse per second) that allows a synchronisation of multiple electronics parts
Board Dimensions
- Length : 167.7mm (6.59inches)
- Height : 68.9mm (2.71 inches) / Low Profile PCIe
- Thickness : 1.57 mm (0.062 inches) / Standard Thickness PCIe
Standards and compliance
- RoHS/REACH compliant
- UL certified
- ISO9001 Facility
Vidéos
Livrables
Board content
- Carte PCIe low-profile (demi-hauteur)
- Equerre standard PCIe full height ou low profile
- Câble d'alimentation et d'extension ATX
- Adaptateur JTAG cable vers USB
- Board Support Package XpressVUP
- Référence manuel
- Designs HDL, vivado 2023.1
- Référence design PCIe utilisant l'IP QDMA de AMD Xilinx
- Fichiers mécaniques : modèles 3D DWF/STEP et dessins CAO 2D (sur demande)
Informations de commande
XpressVUP-LP9PT : VU9P speed grade -2; 2 bank DDR4 by 72bit of 8GBytes total @2666MT/s; 2 banks QDR2+Xtrem by 18bit of 72Mbit each @633Mhz
Export control ECCN
numéro ECCN: 4A994i
CECC (commodity Export Classification Certificate) : Télécharger certificat
